Aperçu

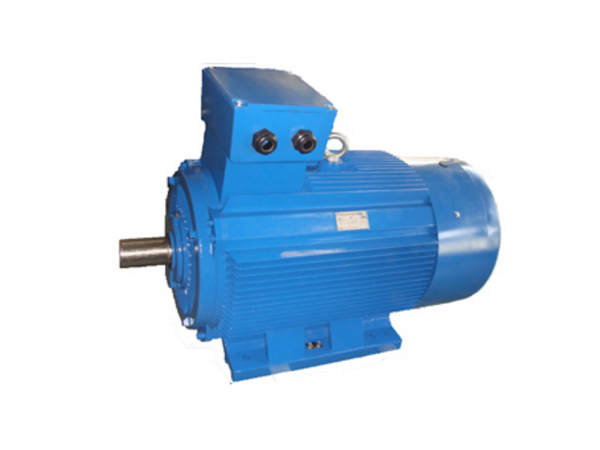

Moteurs électriques de la série yd2 (hauteur centrale H 80 - 280 mm) deux vitesses: 4 / 2, 6 / 4, 8 / 4, 8 / 6, 12 / 6 trois vitesses: 6 / 4 / 2, 8 / 4 / 2, 8 / 16 / 4, quatre vitesses: 12 / 8 / 6 / 4. Moteur électrique asynchrone triphasé à cage d'écureuil refroidi par ventilateur entièrement fermé conçu pour des applications à plusieurs vitesses, conformément aux exigences du marché international, en particulier européen. Les moteurs de la série Y2 sont caractérisés par: indice de protection: IP55, indice d'isolation: F, méthode de refroidissement ic411, sortie nominale et dimensions d'installation conformes aux normes IEC et din42673.

Fonctions Standard:

1. Trois phases, tension européenne, 380v ou 400v, 50 / 60Hz, IP55, classe F, tefc;

2. Cadre en fonte 80 - 280

3. Rotor de cage de rat / moulage sous pression en aluminium

4. Anneaux en V sur les deux boucliers d'extrémité ou anneaux d'étanchéité à l'huile sur les boucliers d'extrémité

5. Trous de drainage anti - condensation sur demande

6. Isolation de classe "F"

7. Responsabilité continue - S1

8. Température ambiante 40℃

9. Alt

Roulements

Tableau 3: les numéros de roulements moteurs sont indiqués dans le tableau 3:

Boîte de jonction

La position normale de la boîte de jonction est en haut. Cependant, il peut être disposé à gauche ou à droite si cela est spécifié lors de la commande. En tournant la boîte de jonction à 90 intervalles dans l'une des quatre positions, le câble d'alimentation peut être dévié de la prise de la boîte de jonction dans les quatre sens. Il y a une structure d'étanchéité (gaine métrique de câble) à la sortie (voir la figure pour plus de détails). Yd2 - 160 ~ yd2 - 280 a une vis M15 * 1.5 et un manchon d'étanchéité de câble sur un côté de la boîte de jonction. Il est utilisé pour libérer le câble de contrôle.

Presse - étoupe métrique, diamètre. Les numéros de cadre des trous de sortie et des filetages des tubes sont indiqués dans le tableau 6:
