INTRODUZIONE GENERALE

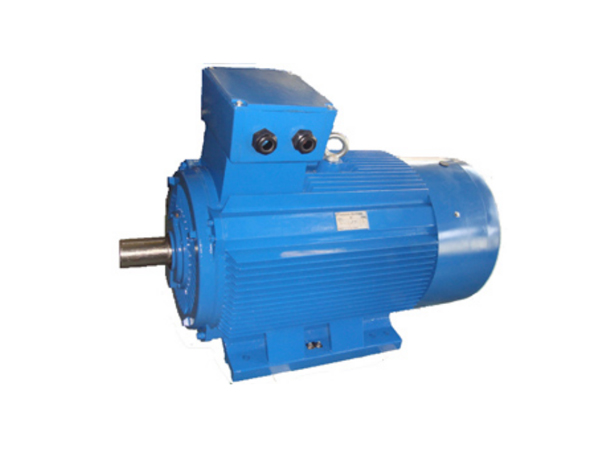

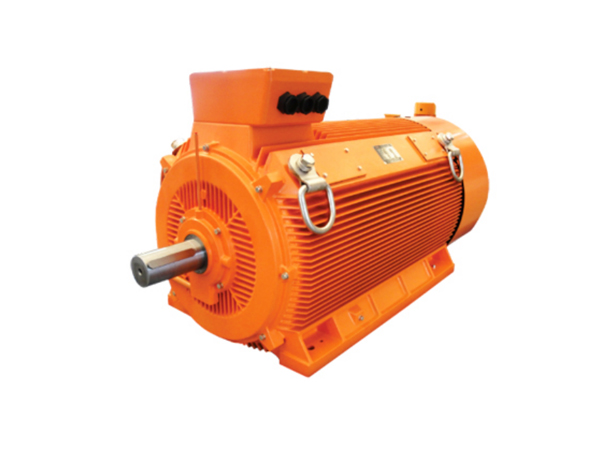

Motori elettrici serie YD2 (altezza centrale H 80-280 mm) Due velocità: 4/2, 6/4, 8/4, 8/6,12/6 Tre velocità: 6/4/2, 8/4/2, 8/6/4, quattro velocità: 12/8/6/4. Sono progettati per l'applicazione Multi-Speed e che sono motori a induzione trifase raffreddati a ventola completamente chiusi, secondo il requisito del mercato internazionale, in particolare del mercato europeo. I motori elettrici serie Y2 sono caratterizzati da caratteristiche eccezionali come: grado di protezione: IP55, classe di isolamento: F, metodo di raffreddamento IC411, l'uscita nominale e le dimensioni di montaggio sono conformi agli standard IEC e DIN42673.

Caratteristiche standard:

1. trifase, Euro-tensione, 380V o 400V, 50/60HZ, IP55, classe F, TEFC;

2. Cornici in ghisa 80-280

3. Rotore della gabbia dello scoiattolo/alluminio pressofuso

4. V-Ring su entrambi gli schermi finali o olio-guarnizione anello su entrambi gli schermi finali

5. Fori di scarico anti-condensa su richiesta

6. Isolamento di classe "F"

7. Duty-S1

8. Temperatura ambiente 40℃

9. Altitude: 1000M

10. Dimensioni secondo IEC-72

11. Prestazioni secondo IEC-34

12. Capezzoli decrescenti da 180 in su

13. Entrate metriche del cavo del filo nella scatola terminale

14. Termistori PTC (1 per fase) montati in 160M e sopra

15. Adatto alle applicazioni di servizio dell'invertitore

16. Colore della vernice blu: RAL5010 o altri

Caratteristiche opzionali:

1. Grado di protezione: IP56

2. Guarnizioni del cuscinetto: Guarnizione dell'olio

3. Protezione termica: 1. PT100; 2. PTC per telaio 80-400

4. Riscaldatori d'ambiente

5. Isolamento di classe "H"

6. Cuscinetto a rulli per telaio 160M e sopra.

SISTEMI DI MONTAGGIO

Esistono cinque configurazioni costruttive di base per i motori della serie C:

B3: Telaio con piedini, staffa terminale senza flangia.

B5: Telaio senza piede, staffa terminale con flangia (con foro)

B35: Telaio con piedini, staffa terminale con flangia (con foro)

B34: Telaio con piedini, staffa terminale con flangia (con vite)

B14: Telaio senza piede, staffa terminale con flangia (con vite)

I dispositivi di montaggio comunemente utilizzati e il relativo numero di telaio sono indicati come segue nella TABELLA 2:

BEARING

TABLE 3：     The Bearing No. For vs Are As Shown In Table 3:

SCATOLA TERMINALE

La posizione normale della scatola terminale è sulla parte superiore. Ma può essere disposto sul lato sinistro o sul lato destro se specificato al momento dell'ordine. Il cavo di alimentazione può essere rilasciato attraverso l'uscita della scatola terminale in quattro direzioni ruotando la scatola in una qualsiasi delle quattro posizioni con intervallo 90. C'è una costruzione di tenuta (Metric Cable Glands) all'uscita (per i dettagli, vedi figura). E c'è una vite M15 * 1.5 e le ghiandole del cavo ad un lato della scatola terminale in YD2-160 ~ YD2-280. Viene utilizzato per far uscire il cavo di controllo.

Le ghiandole da tavola metriche, la Dia. I fori di uscita e i fili del tubo per i numeri del telaio sono indicati nella tabella 6:
